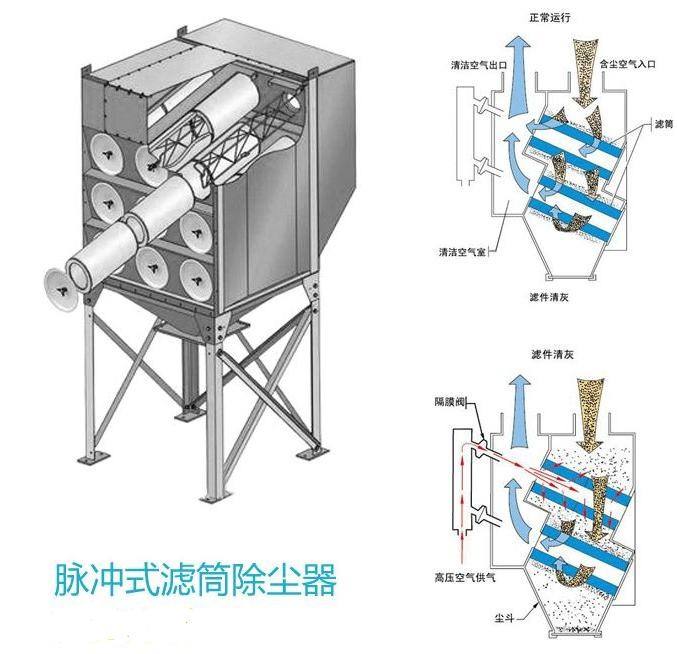

滤筒除尘器工作原理

含尘气体进入除尘器灰斗后，由于气流断面突然扩大及气流分布板作用，气流中一部分粗大颗粒在动和惯性力作用下沉降在灰斗；粒度细、密度小的尘粒进入滤尘室后，通过布朗扩散和筛滤等组合效应，使粉尘沉积在滤料表面上，净化后的气体进入净气室由排气管经风机排出。

滤筒式除尘器的阻力随滤料表面粉尘层厚度的增加而增大。阻力达到某一规定值时进行清灰。此时PLC程序控制脉冲阀的启闭，一分室提升阀关闭，将过滤气流截断，然后电磁脉冲阀开启，压缩空气以及短的时间在上箱体内迅速膨胀，涌入滤筒，使滤筒膨胀变形产生振动，并在逆向气流冲刷的作用下，附着在滤袋外表面上的粉尘被剥离落入灰斗中。清灰完毕后，电磁脉冲阀关闭，提升阀打开，该室又恢复过滤状态。清灰各室依次进行，从一室清灰开始至下一次清灰开始为一个清灰周期。脱落的粉尘掉入灰斗内通过缷灰阀排出。在此过程中必需定期对滤筒进行更换和清洗，以确保过滤效果和精度，因为在过滤过程中粉尘除了被阻隔外还有部分会沉积于滤料表面，增大阻力，所以一般的正确更换时间是三至五个月！

滤筒除尘器系统组成

滤筒式除尘器的结构是由进风管、排风管、箱体、灰斗、清灰装置、导流装置、气流分流分布板、滤筒及电控装置组成，类似气箱脉冲袋除尘结构。

滤筒在除尘器中的布置很重要，既可以垂直布置在箱体花板上，也可以倾斜布置在花板上，从清灰效果看，垂直布置较为合理。花板下部为过滤室，上部为气箱脉冲室。在除尘器入口处装有气流分布板。

滤筒除尘器技术特点

滤筒除尘器设备优势

①滤筒采用进口聚酯纤维作为滤料，把一层亚微米级的超薄纤维粘附在一般滤料上，并且在该粘附层上纤维间的排列非常紧密，极小的筛孔可把大部分亚微米级的尘粒阻挡在滤料表面；

②滤料折褶使用，可增大过滤面积，并使除尘器结构更为紧凑；

③滤筒高度小，安装维修工作量小；

④与同体积除尘器相比，过滤面积相对较大，过滤风速较小，阻力不大；

⑤清灰采用脉冲喷吹在线清灰方式。清灰过程由脉冲控制仪自动控制。除尘器内设置多个滤筒以增加其有效过滤面积，当某个（对）滤筒满足清灰设定要求时，即启动喷吹装置进行清灰，其他滤筒正常工作，这样既达到了清灰效果又不影响设备运行，使除尘器可连续运转；组合式除尘器清灰采用分室离线脉冲自动循环清灰。每个除尘室内设置多个滤筒以增加其有效过滤面积，当某个除尘室内滤筒满足清灰设定要求时，即启动喷吹装置进行清灰，其他除尘室正常工作，这样既保障了清灰效果又可使除尘器可连续运转；

⑥除尘效率高（一般可达99.6%以上），操作方便。

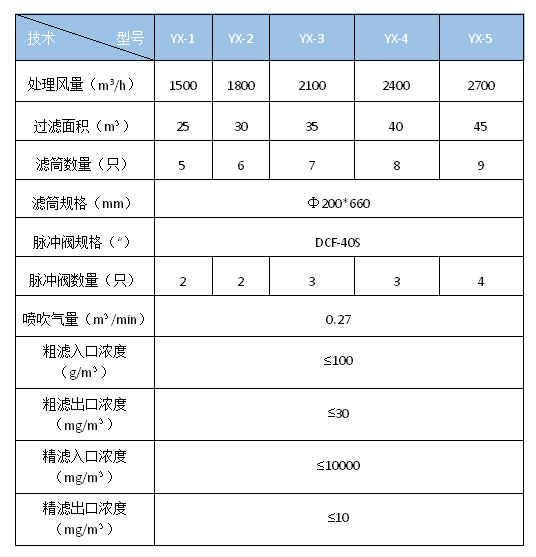

滤筒除尘器技术参数

滤筒除尘器适用领域

●中小型的耐火材料加工厂车间除尘、炼钢厂电炉烟气除尘、磨料加工厂车间除尘、电石炉生产除尘、高炉煤气净化除尘、煤粉制备除尘、沥青混凝土生产除尘、炭黑生产车间除尘、建材加工厂车间除尘、化工行业除尘、橡胶生产行业除尘、烟草车间除尘、制药车间除尘、木工家具车间除尘、电解铝加工除尘、铝锌冶炼过程中除尘等，采用脉冲滤筒除尘器实现的除尘效果更好，除尘效率更高。

滤筒除尘器设备工艺图
